卓上フライス XM-20

【XM-20型フライス盤の特長】
テーブル・コラム・ヘッドストックがそれぞれ最小のオーバーハング構造で高剛性・精度高出力ブラシレスDCモーターの採用で簡単に可減速でき、静かで、クリーンな運転。
高トルクの低速回転でフライカッターの使用から高速までアーム付コントロールボックスで操作でき、スピンドル回転数はデジタル表示されます。
逆転機能がついた3本のレバー送りハンドルは標準装備され、ねじ切り操作も楽々です。
スピンドル/クイル移動量がデジタル表示、 Oセット機能も付いていて簡単操作できます。
スピンドル装着工具類の交換はネジ式、ドローボルト脱却ですからハンマー等は不要です
今までの小形フライスは全てXYの2軸送りをテーブルに求めた結果ガタがでやすく高精度な加工は出来ませんでした、XM-20はX送りはテーブルだけ、Y送りはコラムに、Z送りはヘッド部にそれぞれ分散し高精度の加工が可能になりました.まったく新しい発想。
注文で2分割梱包で発送ガ可能、荷降ろしが楽に行え配送に特別なリフトを必要とせずコストセーブ、組み立ても2本のピンと4本のボルトで精度だしが可能になりました。


新発売特価 208,400円
(定価293,550円)

ドリルチャック 13mmキータイプ
(送料:別途見積り)


【XM-20 フライス盤 仕様】
モーター出力:500W
ブラシレスDC/入力:100V単相
スピンドルスピード:50−2300RPM
スピンドルテーパー:MT-2
X移動量:230mm
Y移動量:160mm
Z移動量:260mm
スピンドル移動量:60mm
スピンドル/テーブル間最大距離:320mm
テーブルサイズ:500x120mm
テーブル Tスロット:8mm
XYZ送りネジ1回転:2mm
MT-2スピンドル工具交換方式:ネジ脱却方式
機械重量:120kg(2分割運搬可65kg・55kg)
外形寸法:WxLxH 610x610x780mm

XM-20
【XM-20 標準仕様】

1

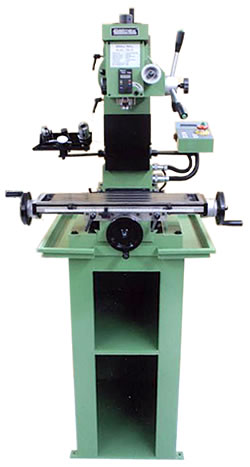

XM-20標準時にオプションのスタンド(切り粉受け皿付)とスピンドル装着の工具類(アクセサリー)

<加工能力>
穴あけ能力(鋳鉄FC40):14mm/dia.
エンドミル(鋳鉄FC40):12mm/dia.
フルバックカッター:32mm/dia.
ネジ切り能力:12mm/dia

<オプション・アクセサリー>
スタンド(切り粉受け皿付)

スピンドル装着ツールはMT-2、
テーブル装着ツールはTスロット8mmですのでX-1のコーナーをご覧ください。
------------------------------------------------
XY デジタル スケールを装備した新機種登場
モデル XM-20D 294,000円

1/100mmまで表示、任意の位置で0セット可能、ミリインチ表示
後付けセットは 85,600円
ヘッド前面にはクイル移動量がデジタル表示されますので、正確な加工が出来ます。またクイルロック機構も内臓されています。
テーブル前面にはスケールとストッパーが装備されていますので、誤作動を防ぐことができ便利です。
操作スイッチボックスには、スピンドルの回転数がデジタル表示されます。回転速度や正逆転もワンタッチ操作。
X・Y・Zの送りネジは、1回転2m/mで大きなマイクロダイヤルは100等分されていますので見やすく使い易い。
3本のクイルレバーハンドルにはそれぞれ正逆転スイッチが装備されていますので、ネジ立て加工には便利です。
ヘッド部の角度変更、また直角のもどしもパーテーピンで敏速に行えます。
スピンドル装着の工具類はドローバーで固定され、駄着もレンチで出来ますのでハンマー等は不要です。
切り粉よけカバーも本格的な高級ジャバラを使用していますので、美しく耐久性があり変形、変色しません。

レーザー加工機で製作する精密ボタンや 携帯ストラップの精密メーカーも金属冶具 工作にXM-20を採用されました。
