HDシリーズ　XYテーブル

重量級・台形ネジ使用

201 202
201 202
203 204, 205
203 204&205

akp

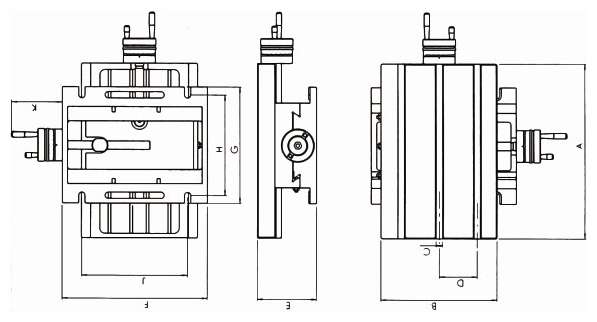

品番 A B C D E F G H J K X移動 Y移動 価格 重量
kg
201 185 100 10 35 102 170 130 115 100 96 80 50 18,540 10.5
202 225 175 12 72 108 225 175 148 160 96 105 90 22,250 16
203 330 220 12 72 115 275 220 190 200 96 190 100 30,390 23
204 425 240 12 72 125 335 276 240 245 144 225 150 47,900 41.5
205 600 240 12 72 125 335 276 240 245 144 400 150 60,260 51
ＸＹ−テーブル

各種工作機械の補助機として便利なＸＹテーブル手ごろな価格で新発売
ボール盤に取り付けてピッチ送りで穴あけ作業も高能率。
簡単なフライス加工のボール盤で可能な補助機

■XY-1型
テーブル寸法ｍｍ 200ｘ90
Ｘ移動量ｍｍ 100
Ｙ移動量ｍｍ 70
Ｔスロット 8
価格 20,000円

■XY-2型
テーブル寸法ｍｍ 240ｘ145
Ｘ移動量ｍｍ 200
Ｙ移動量ｍｍ 100
Ｔスロット 8
価格 27,000円

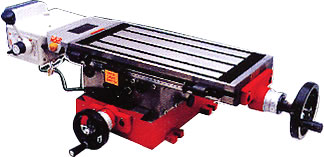

■XY-4型
テーブル寸法ｍｍ 420ｘ203
Ｘ移動量ｍｍ 300
Ｙ移動量ｍｍ 150
Ｔスロット 12
価格 87,550円
別売りで自動送りがあります/28,000円
